Détail rapide :

1. Réflectomètre d'échelle de temps TD optique (OTDR)
2. VFL, compteur d'électricité optique, source lumineuse intégrée
3. dynamique 45dB élevée

Résumés de produit :

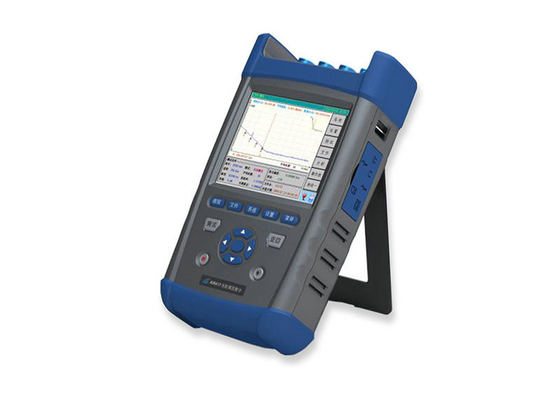

FOC8002 OTDR est un instrument de mesure de haute performance avec multifonctionnel conçu pour examiner le réseau de FTTx. Il est principalement employé pour mesurer les caractéristiques physiques de la fibre optique à l'essai, tel que la longueur, la perte de transmission et la perte d'épissure etc…. Il peut également localiser les défauts ou les coupures de la fibre optique. Il est largement appliqué dans la fabrication, la construction et l'entretien dans le système de communication de fibre optique.

Caractéristiques principales :

1. Tenu dans la main, poids léger et commodité pour le transport

2. dynamique 45dB élevée

3. zone en angle mort d'événement supplémentaire-court de ≤1m

4. résolution élevée de distance de 0.05m, points d'échantillonnage 128k

5. Mesure automatique rapide, opération d'un-bouton

6. Examinez jusqu'à quatre longueurs d'onde avec une unité simple

7. Contrôle de lumière de communication automatiquement

8. Fonction à distance par l'intermédiaire d'Ethernet

9. Doubles interfaces d'USB, bâton d'USB et imprimante de soutien et téléchargement direct de câble au PC par l'intermédiaire d'ActiveSync

10. Format de fichier de soutien de Bellcore GR196 par écrit ou lecture

11. Batterie au lithium intégrée de capacité élevée pendant plus de 8 heures de durée de fonctionnement

12. (VFL) de localisation de panne évident et compteur d'électricité optique

13. FC/PC universel, FC/SC, type de connecteur de FC/ST, il est commode pour le nettoyage extérieur

14. La fonction unique de mettre à jour le logiciel d'application en ligne, retournant à l'usine est inutile

zone en angle mort d'événement Supplémentaire-court

En raison de son haute résolution, FOC8002 OTDR a la zone en angle mort d'événement supplémentaire-court de 1m, qui convient à examiner la fibre optique courte et la fibre optique de tresse.

Analyzation automatique ultra-rapide

FOC8002 peut rapidement déterminer et détecter les événements et les anomalies dans la trace avec précision, puis énumère tous les événements dans même la table, ainsi il est très utile aux défenseurs à améliorer l'efficacité et il est inutile de savoir les connaissances de base relatives.

Mesure automatique ultra-rapide

La fonction de la mesure automatique de FOC8002 OTDR le rend inutile à l'opérateur pour savoir les détails supplémentaires du fonctionnement. L'opération devient très simple : après reliez la fibre, seulement】 de début de 【de presse, puis la trace mesurée est montrée et les événements sont énumérés sur l'écran en quelques secondes, maintenant, vous peuvent regarder la table de trace et d'événement.

Capacité unique d'essai de PON

FOC8002 est idéal pour l'accès et essai de réseau de FTTH, il te permettent de déterminer par les diviseurs 1x32 même 1x64 l'essai de PON (réseau optique passif).
FOC8002 offre à un événement exceptionnel de 1m la zone en angle mort et 0.05m la résolution élevée de distance, avec laquelle vous pouvez caractériser tous les événements entre l'émetteur et le panneau électrique de la fibre du central téléphonique.

Fonction commode de VFL

il repère visuel (VFL) de défaut de l'élément 650nm est idéal pour identifier la mauvaise épissure, le mauvais connecteur, la coupure ou la macro courbure facilement. Le VFL standard avec plus de 2 milliwatts de puissance de sortie est installé en usine dans le FOC8002 de FOCONEC, qui la distance d'opération est au-dessus de 5 kilomètres.

Contrôle de lumière de communication

En mesurant une fibre en service, le résultat de mesure par un OTDR n'est pas précis, et il y a un risque potentiel de dommages permanents au photoélectrique interne du récepteur d'OTDR. Pour empêcher ces problèmes, le FOC8002 OTDR peut détecter automatiquement et silencieusement si la lumière de communication est présente après que la fibre à l'essai soit reliée, une fois que la lumière est vérifiée que présent, simultanément, un message d'avertissement sera affiché et la protection interne d'OTDR sera en activité immédiatement.

Longueurs d'onde et modèles multiples

FOC8002 OTDR peut fournir n'importe lequel de mode unitaire ou à plusieurs modes de fonctionnement ou de chacun des deux, conçu pour examiner FUT à jusqu'à quatre longueurs d'onde dans l'unité simple, telle que 850, 1300, 1310, 1383, 1490, 1550, 1625 et longueurs d'onde 1650nm, avec lesquels FOC8002 peut être appliqué largement du long terme aux réseaux de FTTx, de CATV, de LAN, d'Access et de métro.

Interface externe abondante

FOC8002 a l'interface externe abondante, telle qu'USB, Minute-USB, Ethernet, écouteur et écart-type, dû à ces derniers, il peut fournir les fonctions suivantes :

1. S'exerçant par l'intermédiaire des multimédia pour les opérateurs, qui peuvent permettre vous devenez un expert de mesure dans la courte durée.

2. Mise en oeuvre du contrôle à distance par l'Ethernet, dépannant de la longue distance pour la fibre à l'essai.

3. Impression de la table de trace et d'événement

4. Mettant à jour le logiciel d'application en ligne

Application typique :

FOC8002 OTDR est principalement employé pour mesurer le réseau de FTTx, il fournit des multifunctions dans une unité. FOC8002 offre trois modes de mesure : mode manuel (mode en temps réel y compris et mode moyen), mode automatique et mode de zone en angle mort.
Mode manuel de mesure : le mode manuel convient à l'opérateur qualifié qui est familiarisé avec l'instrument. En ce mode de mesure, pour obtenir des résultats plus précis, le mode en temps réel ou le mode moyen peut être choisi s'il y a lieu.
En mode en temps réel, les changements dynamiques de la chaîne de fibre peuvent être opportuns détecté, il est très utile quand vous devez observer l'effet et le processus de la fibre étant épissée ou reliée.
En mode moyen de mesure, le bruit dans la trace peut être supprimé, et le SNR (rapport de bruit de signal) est amélioré, donc, le résultat est plus précis. En fait, les temps plus moyens est exécutés, plus de bruit dans la trace est supprimé, et le moment plus long est passé pour le traitement des signaux. Dans la pratique, les temps moyens devraient être placés correctement selon la nécessité.
Mode automatique de mesure : les conditions optimisés de mesure sont placés automatiquement, il est inutile à l'opérateur de savoir les connaissances de base compliquées et les détails supplémentaires du fonctionnement. En ce mode, les résultats plus précis peuvent être gagnés quand des temps moyens appropriés sont placés, mais il augmentera la période du traitement des signaux.
Mode de zone en angle mort : ce mode convient à la fibre optique de essai avec la distance courte et les arrangements optimisés de la gamme de distance, de la durée d'impulsion et de l'atténuateur peuvent être exécutés automatiquement. Pour obtenir le meilleur résultat, la perte de retour terminale devrait être garantie moins que -40dB.

Paramètres techniques :

Dynamique	Veuillez se référer « aux caractéristiques de modules d'OTDR »
Distancez l'incertitude	± (0.75m + l'espace témoin + mesure distance×0.0025%)
Résolution d'échantillonnage	0,05, 0,1, 0,2, 0,5, 1,2,4,8,16m
Chaîne de distance	0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF) ;
	0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF de 850nm)
Durée d'impulsion	5,10,30,80,160,320,640,1280,5120,10240,20480ns
	5,10,30,80,160,320,640,1280 (MMF de 850nm)
Seuil de perte	0.01dB
Points d'échantillonnage	Jusqu'à 128k
Linéarités	0.05dB/dB
Résolution de perte	0.001dB
Capacité de stockage	≥800traces (élément), ≥65500traces (stockage d'écart-type 2GB)
Arrangement d'indice de réfraction de groupe	1,00000 à 2,00000 (0.00001steps)
Unité de distance	kilomètre, m, kft, pi
Affichage	640×480, 6,5 pouces TFT LCD (écran tactile)
Interface	USB, Minute-USB, Ethernet, écouteur, écart-type
Connecteur optique	FC/SC/ST (connecteur universel)
VFL	650nm±10nm, 2mW (typique) ; CW/1Hz
Compteur d'électricité optique	Gamme de longueurs d'onde : 1200nm à la chaîne de la mesure 1650nm : -60 à l'exactitude de la mesure 0dBm : 5% (- 10dBm, ONDE ENTRETENUE)
Alimentation d'énergie	Adaptateur 100 à C.A. à 240V, 50/60Hz, C.C 1.5A : batterie au lithium 19V±2V (2A) intégrée : 4400mAh, heures 2 du délai de fonctionnement ≥8
Langue	Choisi par l'usager : Chinois simplifié, anglais, Russe, Coréen etc… (entrez en contact avec svp CETC quarante-et-unième pour d'autres)
Température de fonctionnement	-10 à 50℃ (chargeant : 5 à 40℃)
Température de stockage	-40 à 70℃ (batterie : -20 à 60℃)
Hygrométrie	5% à 95%, sans condensation
Dimensions	295×186×75 (millimètre)
Poids	2.5kg approximativement.

Note1 : N'inclut pas l'incertitude due à l'index de fibre
Note2 : Le bas éclat, excluent la mesure.

Modules d'OTDR et guide de commande :

Numéro de commande	Longueur d'onde fonctionnante	Type de fibre	Dynamique (DB)	Zone en angle mort d'événement (m)	Zone en angle mort d'atténuation (m)
FOC8002-2101	1310/1550nm	SMF	42/40	2/2	10/10
FOC8002-2102	1310/1550nm	SMF	40/38	1/1	10/10
FOC8002-2103	1310/1550nm	SMF	37/35	1/1	10/10
FOC8002-3103 (PON)	1310/1550/1625nm (filtre d'élément)	SMF	39/37/37	1/1/1	10/10/10
FOC8002-4101	1310/1490/1550/1625nm	SMF	35/32/34/34	1/1/1/1	10/10/10/10

Accessoires standard :

NON.	Nom	quantité
1	Ligne électrique	1
2	Adaptateur d'AC/DC	1
3	Certification de qualité	1
4	Manuel d'utilisation	1
5	Trace analysant le logiciel (CD)	1
6	Housse de transport dure (gallus y compris)	1
7	Gallus spécial d'instrument	1
8	FC/SC, connecteurs de FC/ST	1
