Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | SC100-24D2412 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 15000Pcs/week |
Surligner: | alimentation d'énergie de 12V AC/DC |
---|

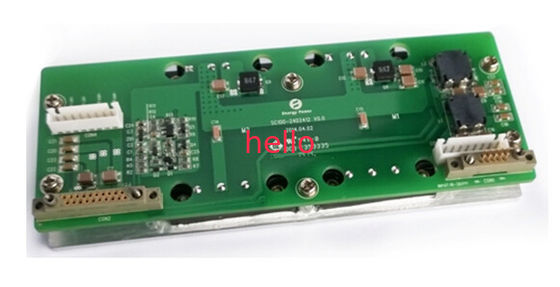

Production 24V12V SC100-24D2412 des alimentations d'énergie d'AC-DC 100W
Fonctionnalités clé
Chaîne d'entrée : 18~36Vdc
Doubles sorties : 24V/2.5A, 12V/3.33A
Rendement élevé : 90%
Ligne règlement : ≤±1%
Règlement de charge : ≤±1%
Bas ripple&noise : ≤±1%
Permettez le contrôle ("Marche/Arrêt")
Tension d'isolement : 1500Vdc
Protection de court-circuit de mode de hoquet
Production au-dessus de la protection actuelle
Naturel refroidissez
Aperçu de produit
Cette utilisation de convertisseur de DC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé. La structure en aluminium de plaque de base fournit la représentation thermique extraordinaire.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Gamme de tension d'entrée |
18 |
24 |
36 |
Volts continu |
|
Courant d'entrée maximal |
|
|
6,5 |
A |
Tension d'entrée minimale, chargement complet |
Efficacité |
|
90 |
|
% |
Tension d'entrée évaluée, charge évaluée |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
||
Gamme de tension de production |
24V |
23,52 |
24 |
24,48 |
Volts continu |
|
|
12V |
11,76 |
12 |
12,24 |
Volts continu |
|
||
Gamme de courant de sortie |
24V |
0 |
|
2,5 |
A |
|
|
12V |
0 |
|
3,33 |
A |
|
||
Ligne règlement |
|
|
±1 |
% |
|
||
Règlement de charge |
|
|
±1 |
% |
|
||
Ondulation et bruit |
24V |
|
|
240 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
|
12V |
|
|
120 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
||
Réponse dynamique |
Déviation |
|
|
±4 |
% |
25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 1A/us |
|
Temps de stabilisation |
|
|
300 |
nous |
Au nom à moins de 1% Vout. |
||
Overshoot de tension de production |
|
|
5 |
% |
|
||
Capacité de production |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Permettez le contrôle |
|
|
|
|
Inverseur externe |
||
Note : Un inverseur externe commande la fonction de permettre. Appuyez sur le commutateur une fois sous la tension d'entrée si toutefois, la puissance de volonté de module dessus. Appuyez sur le commutateur encore, le module mise hors tension.
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Production au-dessus de la protection de charge |
24V |
2,75 |
|
4,5 |
A |
Hoquet |
12V |
3,5 |
|
6,5 |
A |
||
Protection de court-circuit |
|
|
10 |
mΩ |
Hoquet |
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-20 |
|
+60 |
℃ |
|
Température de stockage |
-40 |
|
+85 |
℃ |
|
Hygrométrie |
20 |
|
90 |
% |
|
Humidité de stockage |
10 |
|
95 |
% |
|
Altitude |
|
|
3000 |
m |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
1500 |
|
|
Volts continu |
1mA/1min, aucun courber et panne |
Entrée à la terre |
1500 |
|
|
VCA |
||
Production à la terre |
500 |
|
|
Volts continu |
1mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
100 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Conformité de normes
Normes |
Notes |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
EN60950 |
|
GB4943 |
|
Le CEI 61000-4-2 |
|
L'information physique
Contour mécanique
Length×width×heigth : 160×60×26 (millimètre), 6.3×2.36×1.02 (dedans),
Désignations de Pin
Se relient/Spéc. |
Pin non. |
Nom |
CON1/CY59T10BJ |
1,6 |
Vin+ |
2,3,4,7,8,9 |
LE NU |
|
5,10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3,4,5,8,13,14,15,18 |
LE NU |
|
6,16 |
24V1 (Vout-) |
|
7,17 |
24V1 (Vout+) |
|
9,19 |
12V (Vout-) |
|
10,20 |
12V (Vout+) |
Notes d'application : Un grand choix de notes d'application et de livres blancs techniques peuvent être téléchargés dans le format de pdf de notre site Web.
