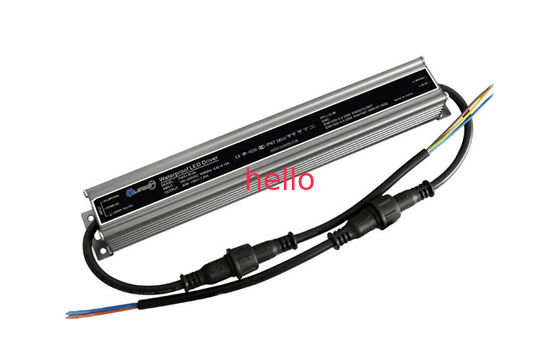

pilote de la bande de LED

Fiche technique

Modèle

QW150-026-AW (note 1)

Production

Tension évaluée

15VDC

Chaîne de courant de sortie

0 | 2.6A

Puissance évaluée

40W

Ondulation et bruit (maximum) (note 2)

150mVp-p

Tolérance de tension

±3.0%

Ligne règlement

±1%

Règlement de charge

±1.0%

Installation, temps de montée

1500ms 80ms/230VAC, 2000ms 80ms/110VAC

Retardez le temps

50ms/230VAC au chargement complet, 25ms/110VAC au chargement complet

Entrée

Chaîne de tension

90~264VAC

Efficacité de plage de fréquence (note 3)

47~63Hz

86,0%

Courant à C.A.

0.50A | 0.17A

Courant d'irruption

Démarrage à froid à 45A/230VAC, entrée à merci : démarrage à froid 25℃.

Courant de fuite

﹤0.5mA à 230VAC, entrée 60Hz

Protection

Protection actuelle

la limite actuelle constante de ±1% (type limiteur actuel), récupère après problème défectueux
est enlevé

Surtension

110% | 130% (tension arrêtée, pouvoir de réactionnement d'O/P dessus à récupérer)

Surcharge

130% | 150% (tension arrêtée, pouvoir de réactionnement d'O/P dessus à récupérer)

Court-circuit

Le mode de hoquet, récupère automatiquement après que le problème défectueux soit enlevé

Protection contre la foudre
(Alternative)

Tube de décharge gazeuse automatiquement ouvert de décharge, pouvoir de réactionnement dessus à récupérer

De surchauffe

85℃±10℃ (tension arrêtée, pouvoir de réactionnement d'O/P dessus à récupérer)

Environnement

Environnement de travail (note 4)

-40℃ | +70℃

Humidité fonctionnante

Rhésus de 20~90% sans condensation

Environnement de stockage et
Humidité

-45℃~+80℃

LA température. Coefficient

±0.05%℃ (0~50℃)

Vibration

10 | 500Hz, 2G 10min. /1cycle, période pour 60min. chacun le long de X, Y, haches de Z

Sécurité et EMC

Normes de sécurité

EN-61347-1, EN61347-2-13, IP67, essais de ROHS, conception se rapportent à UL8750

Tension de tenue

I/P-O/P : 3KVAC, IP-FG : 1.5KVAC, OP-FG : 500VAC

Résistance d'isolement

I/P-O/P IP-FG OP-FG : 100M Ohms/500VDC/Rhésus de 25℃/70%

Émission d'EMC

Conformité à EN55015 : 2007, EN61547 : 1995+A1 : 2000 ; EN61000-3-2 : 2006 ;
EN61000-3-3 : 2008

Immunité d'EMC

Conformité à EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11

D'autres

Durée (note 5)

≥50000Hrs (25~30℃)

Aucune puissance de charge

≤1.0W

Moyenne des temps de bon fonctionnement (note 6)

minute de 250K heures, MIL-HDBK-217F (25℃)

Dimension (note 7)

248*36*29 millimètre (L*W*H)

Emballage (note 8)

40pcs/carton

Poids

0.4Kg/pcs/40pcs/CTN

Notes

Tout le paramètre sont mesurés à la température normale (+25 | +28℃)

1. La tension évaluée peut être adaptée aux besoins du client, comme 18V/27V… peut être adaptée aux besoins du client

2. L'ondulation et le bruit sont mesurés à 20KHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec des 0,1 uF et
condensateur du parallèle 47uf (au chargement complet)

3. L'efficacité a mesuré à la tension de production maximum, et au 230VAC avec le chargement complet, si avec 110VAC l'efficacité
sera abaissé 1% | 2% ; Travaillant 1~2 heures, l'efficacité sera plus haut 0,5% | 1% que l'étape initiale

4. Cette série peut fonctionner -45 | -50℃ (au chargement complet), si le besoin rapportait le paramètre nous contactent.

5. Ceci mesuré à 120VAC, charge de 80% ~85% avec la température environnementale au sujet de +25℃~+30℃, la température externe de logement avec +55℃ ou ainsi.

6. Ceci mesuré à 120VAC, charge de 80% ~85% avec la température environnementale au sujet de +25℃~+30℃, la température externe de logement avec +55℃ ou ainsi.

7. Plus de détails voient l'ébauche mécanique suivante.

8. La méthode de l'emballage 18pcs n'est pas appropriée aux conducteurs menés avec le connecteur imperméable
